球阀 Q61F-6(S/F)-吉宇橡塑

产品介绍：

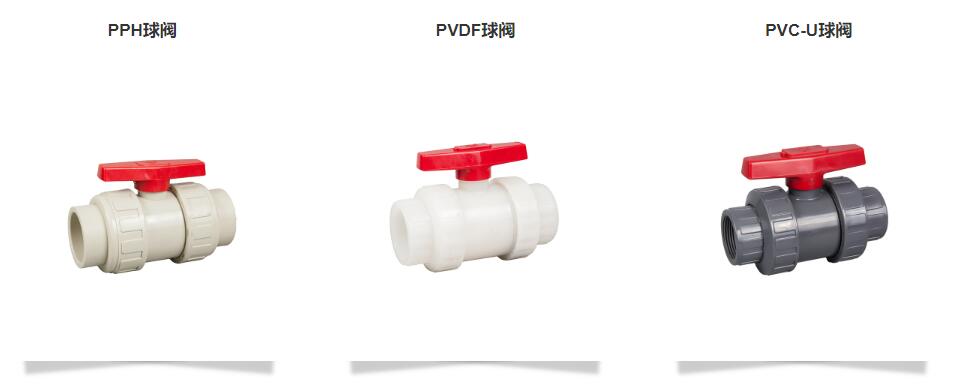

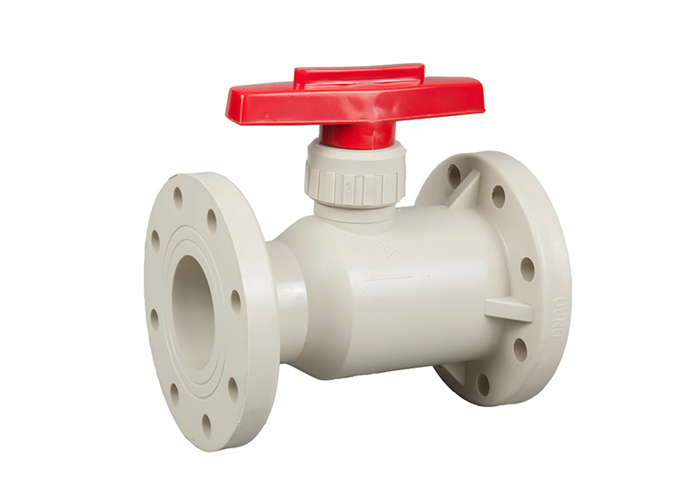

吉宇球阀系列，FRPP、PVDF、PPH、PVC-U、Q61F-6（S/F/U）

注意：

由于灯光或显示器的颜色偏差，实际颜色可能会略有不同，并且因生产工艺及模具等造成每个配件颜色、尺寸也会略有差异，因此请务必在订购前进行核实确认。

吉宇球阀：

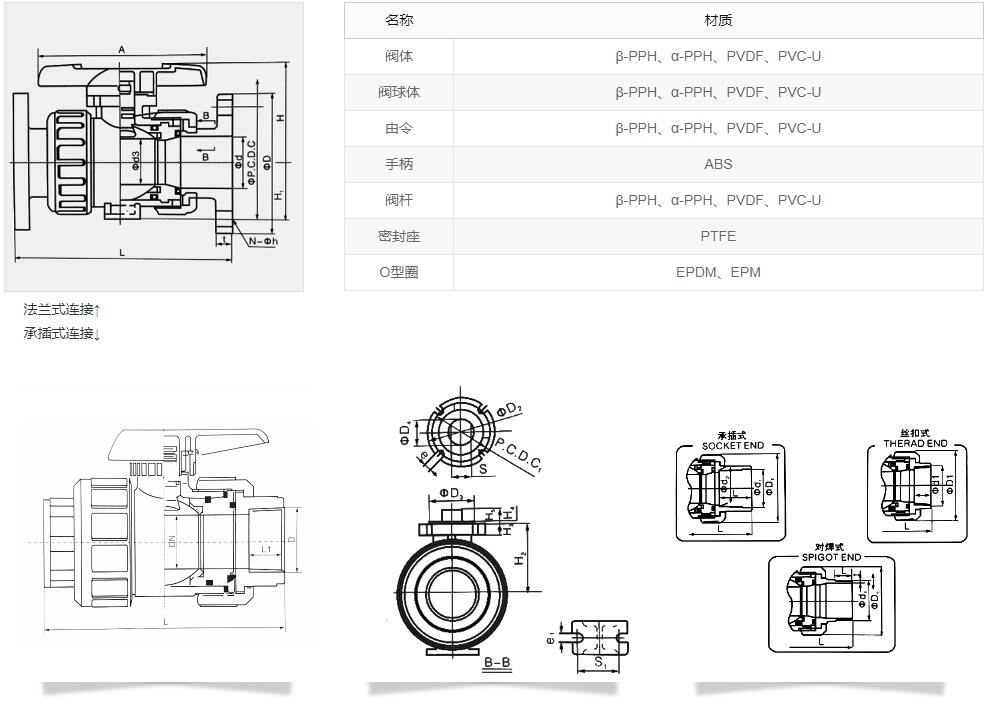

零件材质表

单位：mm

Size DN	d	d3	D1	H	h1	A	D2	D3	C1	H2	H3	H4	H5	D4	S	e	S1	e1	S2	S3
Size DN	10（3/8）	13		46	43.5		80
15 (1/2）	15		48	51.5	29	92	42	25	36	30	6	3	8	13.5	10.5	5.5	19		7.3	11
20（3/4）	20		60	59.5	35	100	42	25	36	36.5	6	3	10	15	11	5.5	19		7.3	11
25（1）	25		70	68	39	110	42	25	36	43.5	6	3	10	15	11	5.5	19		7.3	11
32（1 1/4）	32		82	80.5	47	121	48	30	42	52.5	8	3	10	19	15	5.5	30		9	15
40（1 1/2）	40		100	89	55	131	57	35	50	61	10	3	12	23	18	6.5	30		9	15
50（2）	51		126	102.5	66	159	57	35	50	72.5	10	3	12	23	18	6.5	30		9	15
65（2 1/2）	65	58	133	126	72	200	81	55	70	85	13	3	16	30	24	9	48	9
80（3）	78	68.5	152	140	85	240	81	55	70	94	13	3	19	30	24	9	55	11
100（4）	100	90	210	178	110	300	116	70	102	126	16	3	23	40	34	11	65	11

单位：mm

Size DN	法兰式						承插式								丝扣式			对焊式
	PP、PPH、PVDF						PP、PPH				PVDF				PP、PPH、PVDF			PP、PPH、PVDF			L
	DIN2501				t	L	DIN16962			L	DIN			L	DIN2999		L	DIN3442		t
	D	C	n	h	t	L	d1	d2	1	L	d1	d2	1	L	d1	1	L	d1	1	t
Size	法兰式	法兰式	法兰式	法兰式	法兰式	法兰式	承插式	承插式	承插式	承插式	承插式	承插式	承插式	承插式	丝扣式	丝扣式	丝扣式	对焊式	对焊式	对焊式	对焊式
DN	D	C	n	h	t	L	d1	d2	1	L	d1	d2	1	L	d1	1	L	d1	1	t	L
10（3/8）	90	60	4	14	120	12	15.5	15.4	13	97	15.5	15.4	13	97	Rp3/3	15	99
15（1/2）	95	65	4	14	130	12	19.5	19.3	14.5	99	19.5	19.3	14.5	99	Rp1/2	15	102	20	18.5	2.5	124
20（3/4）	105	75	4	14	150	14	24.5	24.3	16	114	21.5	24.3	16	114	Rp3/4	17	120	25	22	2.7	144
25（1）	115	85	4	14	160	14	21.5	31.3	18	123	31.5	31.3	18	123	Rp1	20	131	32	22.5	3.0	154
32（1 1/4）	140	100	4	18	180	16					39.5	39.2	20.5	139	Rp1 1/4	22	150	40	26	3.7	175
40（1 1/2）	150	110	4	18	200	16	49.45	49.2	23.5	148	49.45	49.2	32.5	148	Rp 1 1/2	25	163	50	32	4.6	194
50（2）	165	125	4	18	230	16	62.5	62.1	27.5	176	62.1	62.1	27.5	176	Rp2	28	197	63	36	5.8	224
65（2 1/2）	185	145	4	18	290	18	74.25	73.95	31	207	74.25	73.95	31	207	Rp2 1/2	32	215	75	38	6.9	247
80（3）	200	160	8	18	210	21	89.2	88.85	35.5	251	89.2	88.85	35.5	251	Rp3	35	264	90	38	8.2	295
100（4）	220	180	8	18	350	18	109.05	108.65	41.5	310	109.05	108.65	41.5	310	Rp4	45	338	110	44.5	10.0	323

概述：

聚丙烯（ PP ），玻璃纤维增强聚丙烯（ FRPP ），均聚聚丙烯（PPH），聚偏二氟乙烯（PVDF），聚氯乙烯（PVC-U）阀门，安装方便长久耐用。

连接方式：热熔对焊；热熔承插；承插焊接；丝扣螺纹。

技术规格：

尺寸：DN 10 - DN 100 mm

外径：φ 15 - φ 110 mm

应用温度范围：

增强聚丙烯（FRPP），介质温度 - 20 ℃ ~ + 90 ℃

聚偏二氟乙烯（PVDF），介质温度 - 20 ℃ ~ + 90 ℃

聚氯乙烯（PVC - U），介质温度 - 14 ℃ ~ + 60 ℃

应用领域：

石油，化工，化纤，氯碱，染料，医药，食品，轻工业，冶金，给排水，污水处理]

球阀 Q61F-6(S/F)
