产品介绍：

吉宇隔膜阀 FRPP、PVDF、PPH、、UPVC、G41F-10（S/F）

注意：

由于灯光或显示器的颜色偏差，实际颜色可能会略有不同，并且因生产工艺及模具等造成每个配件颜色、尺寸也会略有差异，因此请务必在订购前进行核实确认。

吉宇隔膜阀：

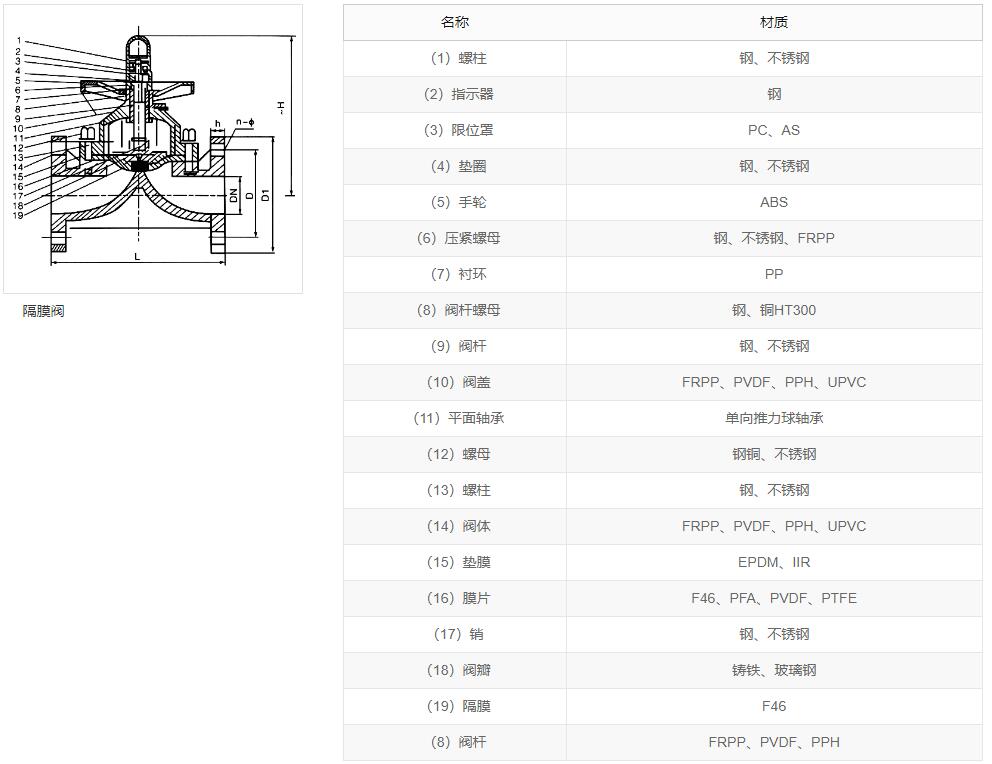

零件材质表

单位：mm

Size DN	D1	D				L				b	H	n-φ
Size DN	D1	HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI	b	H	HG	JIS	DIN	ANSI
Size	D1	D	D	D	D	L	L	L	L	b	H	n-φ	n-φ	n-φ	n-φ
DN		HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI			HG	JIS	DIN	ANSI
15	95	65	70	65	60	125	110	130	110	14	125	4-14	4-15	4-14	4-16
20	105	75	75	75	70	135	120	150	120	16	145	4-14	4-15	4-14	4-16
25	115	85	90	85	80	145	130	160	130	16	148	4-14	4-19	4-14	4-16
32	135	100				160				16	165	4-18
40	145	110	105	110	100	180	180	200	180	16	215	4-18	4-19	4-18	4-16
50	160	125	120	125	120	210	210	230	210	18	227	4-18	4-19	4-18	4-19
65	180	145	140	145	140	250	250	290	250	22	286	4-18	4-19	4-18	4-19
80	195	160	152	160	152	300	280	310	280	25	300	8-18	8-19	8-18	8-19
100	215	180	175	180	190	350	340	350	340	25	407	8-18	8-19	8-18	8-19
125	245	210	210	210	216	400	410	400	410	30	417	8-18	8-23	8-18	8-22
150	280	240	240	240	240	460	480	480	480	30	576	8-23	8-23	8-23	8-22
200	335	295	280	295	298	570	570	600	570	35	628	8-23	12-23	8-23	8-22
250	395	350	355	350	362	680	680	720	680	38	776	12-23	12-23	12-23	12-22
300	455	400	400	400	432	790				40	800	12-23	16-25	12-23	12-25

概述：

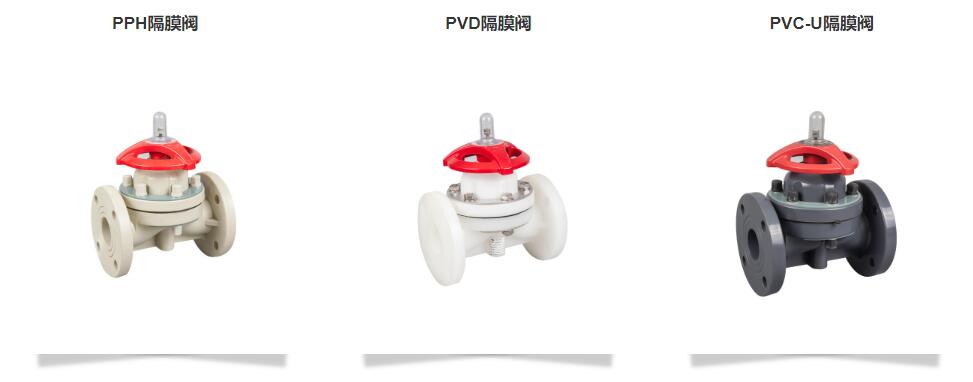

聚丙烯（ PP ），玻璃纤维增强聚丙烯（ FRPP ），均聚聚丙烯（PPH），聚偏二氟乙烯（PVDF），聚氯乙烯（PVC - U）隔膜阀

连接方式：法兰式

技术规格：

尺寸：DN 10 - DN 300 mm

外径：φ 15 - φ 315 mm

应用温度范围：

PP、FRPP、PPH 隔膜阀：

PVDF 隔膜阀：

应用领域：

石油，化工，化纤，氯碱，染料，医药，食品，轻工业，冶金，给排水，污水处理
